3.產品隨轉盤到達1#貼標工位，貼好標簽

4.產品繼續向前到達2#貼標位，貼另一標簽

5.貼標完成后隨轉盤向后運動至出料星輪

6.出料星輪將產品逐個均勻撥出至出料輸送

7.產品沿輸送流至下工位作業

三、技術參數：

☆ 適用產品尺寸：依客戶要求訂做 ；
☆ 適用標簽尺寸：依客戶要求訂做；
☆ 貼標精度： ± 1mm
☆ 貼標效率：約200件/分
☆ 適用電源：220V/50HZ；
☆ 整機重量：約380KG

四、設備主要配置

主 要 機 構 配 置	機構名稱	數量	主要使用材料	機構名稱	數量	主要使用材料

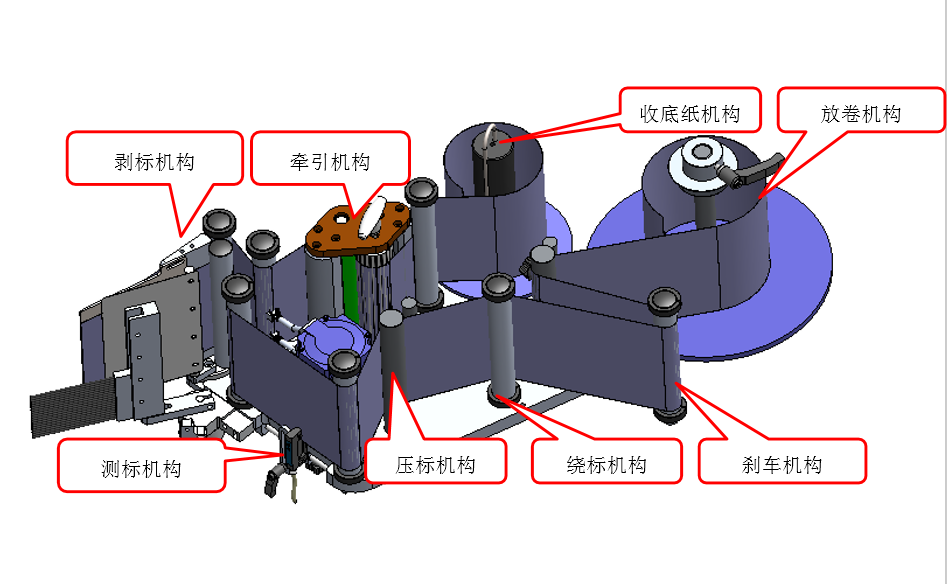

	標頭機構	2套	鋁合金、鈑金烤漆	設備保護罩	1套	方通烤漆、亞克力
	電箱機構	1套	方通烤漆、鈑金烤漆	人機界面支架	1套	鈑金烤漆

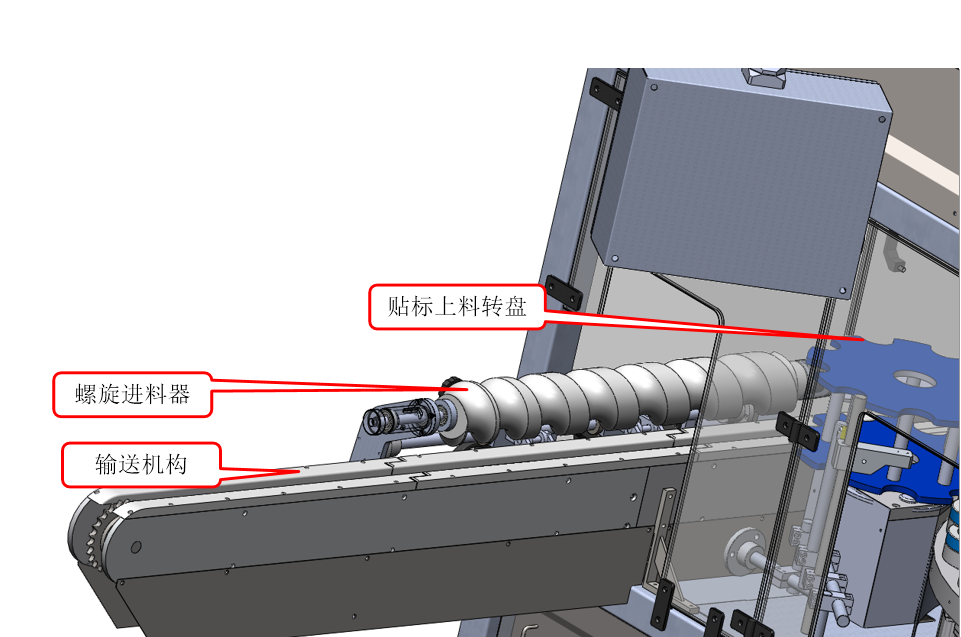

	輸送機構	1套	鋁合金、不銹鋼	產品轉盤機構	1套	鋁合金、45#鋼、不銹鋼
	壓瓶轉盤機構	1套	鋁合金、45#鋼、不銹鋼	星輪進出料機構	2套	賽鋼、鋁合金
主 要 電 氣	電氣名稱	數量	品牌	電氣名稱	數量	品牌
	輸送電機	1套	明牌變頻電機+臺安變頻器	測物電眼	若干	德國西克/意大利蒂斯
	PLC	1套	日本松下	觸摸屏	1套	威綸7英寸
	轉盤電機	1套	臺達伺服	牽引電機	2套	臺達伺服
	產品旋轉電機	1套	臺達伺服	測標電眼	2套	德國西克/意大利蒂斯
